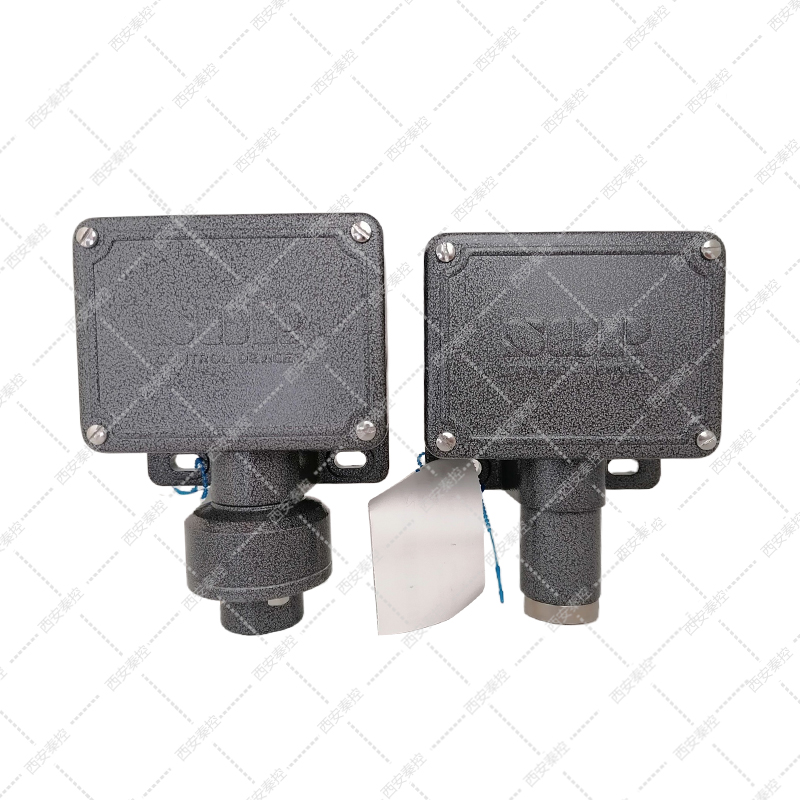

SOR6NN系列压力计

发布日期：2018-03-23　浏览次数：1380

SOR开关6NN开关的参数：

6NN-EE2-S1-J1A-RR
主要技术参数
设定范围:7-30psi
死区:2.0psi
耐压:1500psi
触点形式DPDT双刀双掷；
触点容量:250VAC,5A;125VDC,0.5A和30VDC,5A
膜片材质：氟橡胶
电气接口：3/4NPTF
过程接口：1/4NPTF Hastelloy-C

SOR压力开关型号及设定范围

防护型型号	可调范围（PSI）	回差（PSI）	防爆型型号
6NN-EE2-S1-J1A	7-30	2.0	6LC-EE2-S1-J1A
6NN-EE3-S1-J1A	12-100	3.6	6LC-EE3-S1-J1A
6NN-EE5-S1-J1A	20-180	5.6	6LC-EE5-S1-J1A
6NN-EE45-S1-J1A	25-275	7.6	6LC-EE45-S1-J1A
5NN-EE3-S1-J1A	25-240	8.8	5LC-EE3-S1-J1A
5NN-EE5-S1-J1A	35-375	12.4	5LC-EE5-S1-J1A
5NN-EE45-S1-J1A	45-550	15.6	5LC-EE45-S1-J1A
9NN-EE4-S1-J1A	100-500	21.4	9LC-EE4-S1-J1A
9NN-EE5-S1-J1A	200-1000	36.8	9LC-EE5-S1-J1A
9NN-EE45-S1-J1A	200-1750	60	9LC-EE45-S1-J1A
1NN-EE45-S1-J1A	500-4000	392	1LC-EE45-S1-J1A
	工作压力PSI	保护压力PSI
6，5	1500	2500
9	2500	6000
1	5000	6000

SOR部分压力开关性能特点
·控制范围从负压力1kg/cm2到680kg/cm2,分多级控制
·控制压力最大为680kg/cm2
·微压控制为15mm水柱
·真空-0-压力控制为：1kg/cm2(负压)-0-5.5kg/cm2
·双设置点压力开关可以独立控制两点不同的压力值
·切换差分可调与不可调两种
数字式一体化压力仪表（开关，变送器及现场显示仪表）（SGT）
·开关：2个独立的SPDT（Photo MOS）继点器输出
·死区分别可调，范围0.1%-100% 满量程
·常开，常闭点可自行设置
·重复性 0.1%
·显示：显示范围可达满量程的1.5倍
·12 种可选显示单位
·变送器：两线制回路供电
·自诊断功能
·5：1 调节比
