德国wika A2G-45威卡差压变送器，适用于通风与空调，带开关及数显的差压变送器。
A2G-45差压变送器的应用
用于监测空气及其他非可燃、非侵蚀性气体的差压
监测过滤器及洁净室内的差压
A2G-45差压变送器的产品特性
电输出信号0 ... 10 V（3线制）
安装简单快捷
免维护
最大工作压力20 kPa
A2G-45差压变送器的描述
A2G-45型差压变送器集成了差压显示、测量值传输及差压开关等功能于一体，主要适用于通风与空调行业。
用户还可为其选配第二继电器和/或自动调零。该产品结构紧凑，坚固耐用，操作直观。A2G-45的差压的上升与降低是通过不同开关点设置，这一特点使其应用范围更为广泛灵活。
通过使用A2G-45差压传感器，用户可大大减少其他普通测量仪表的使用。

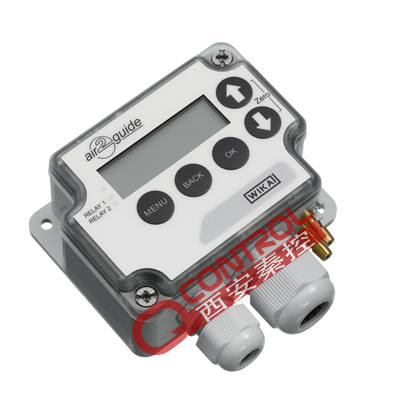

Differential pressure sensor with switch and digital display, model A2G-45
Measuring range Variant 1:
-500 … +500 Pa 1)
-300 … +300 Pa 2)
-250 … +250 Pa 2)
-100 … +100 Pa 2)
Variant 2:
0 … 2,500 Pa 1)
0 … 1,000 Pa 2)
0 … 250 Pa 2)
0 … 100 Pa 2)
8 measuring ranges can be selected at the instrument via jumpers
(measuring ranges < 250 Pa: automatic zero point setting (AZ) recommended)
Accuracy class ±1.5 %
Type of mounting Wall mounting
Measuring element Piezo measuring cell
Case Plastic (ABS), plastic (PC)
Process connection For hoses with inner diameter 4 mm
Output signal 0 … 10 V, load resistance min. 1 kΩ, relay 250 V, DC 30 V, 6 A
Power supply UB AC 24 V ±10 % or DC 21 ... 35 V
Electrical connection Cable gland M16 and M20
Screw terminals max. 1.5 mm2
Permissible temperatures
■ Ambient temperature
■ Medium temperature
-20 ... +70 °C, 95 % r. h. (non-condensing)
-10 ... +50 °C (-5 ... +50 °C for AZ models)
Ingress protection IP54
Dimensions (H x W x D) 89.5 x 86.5 x 37.1 mm
Weight 150 g
